Je größer die beheizte Fläche, desto mehr Heizungsrohre laufen vor dem Heizkreisverteiler zusammen. Für viele Heimwerker ist das der Moment, in dem es eng wird - doch mit einer systematischen Rohrführung wird aus dem Rohr-Chaos eine saubere, dauerhaft sichere Installation. Ordnung vor dem Verteiler ist dein Job - der eigentliche Anschluss und die Inbetriebnahme gehören in bewährte Installateurshände. Indem du die Rohre sauber und systemgerecht vor den Verteiler führst, sparst du dem Fachbetrieb Zeit und dir vermeidbare Nacharbeit.
Mit Verständnis für das System kannst du den Auftrag an den Heizungsbauer deutlich schlüssiger erteilen und das Ergebnis hinterher besser beurteilen:

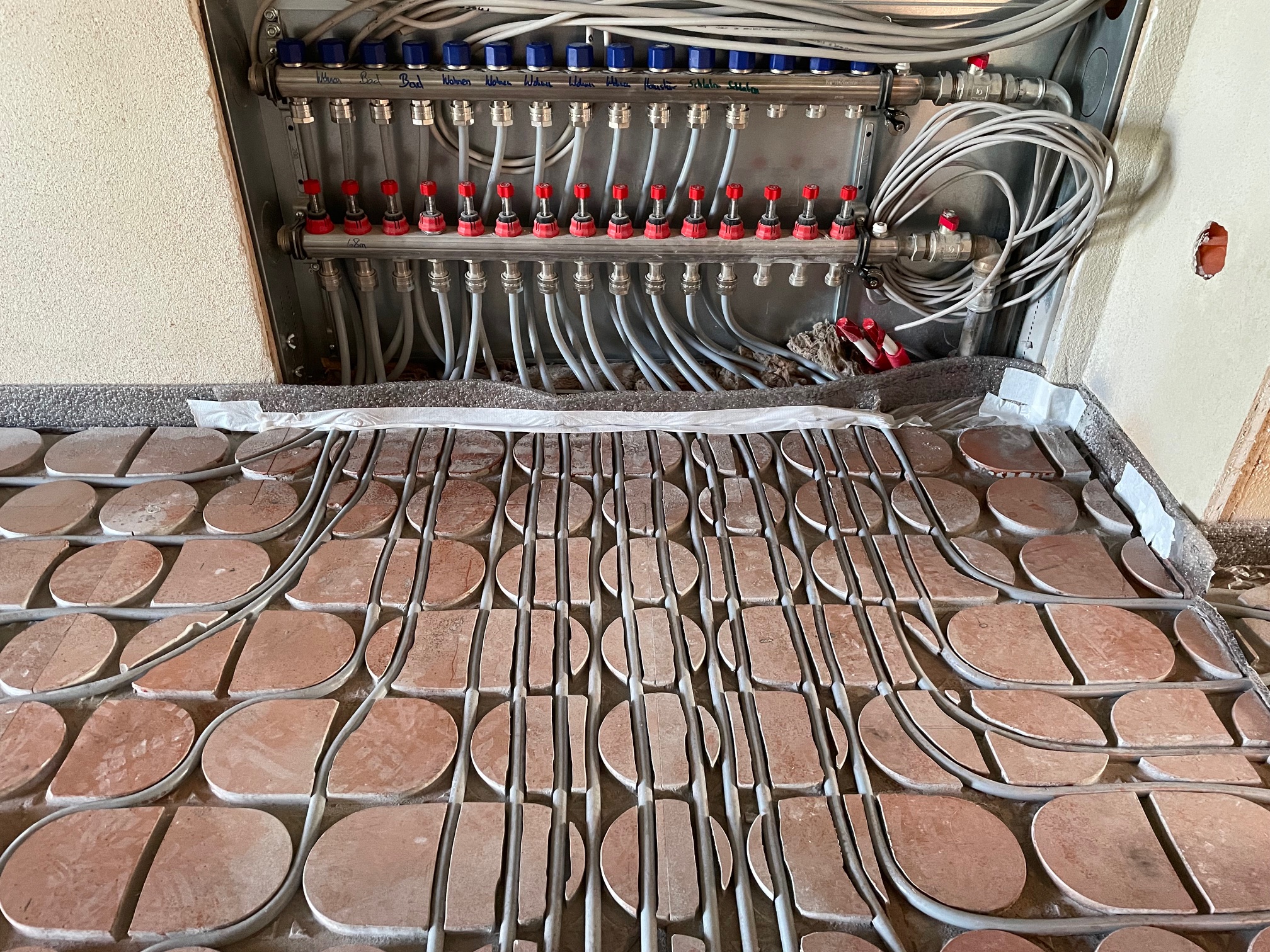

Vor dem Heizkreisverteiler werden die NORIT-Heizrohre zusammengeführt und an den Verteilerbalken mit NORIT-Klemmkupplungsadapter angeschlossen. Die Klemm-Kupplungsadapter sind Systembestandteil der NORIT-Fußbodenheizung. Diese sind auf Kompatibilität geprüft und zugelassen. Die beschriebene Situation ist gültig für alle NORIT-TE Therm GF Systeme.

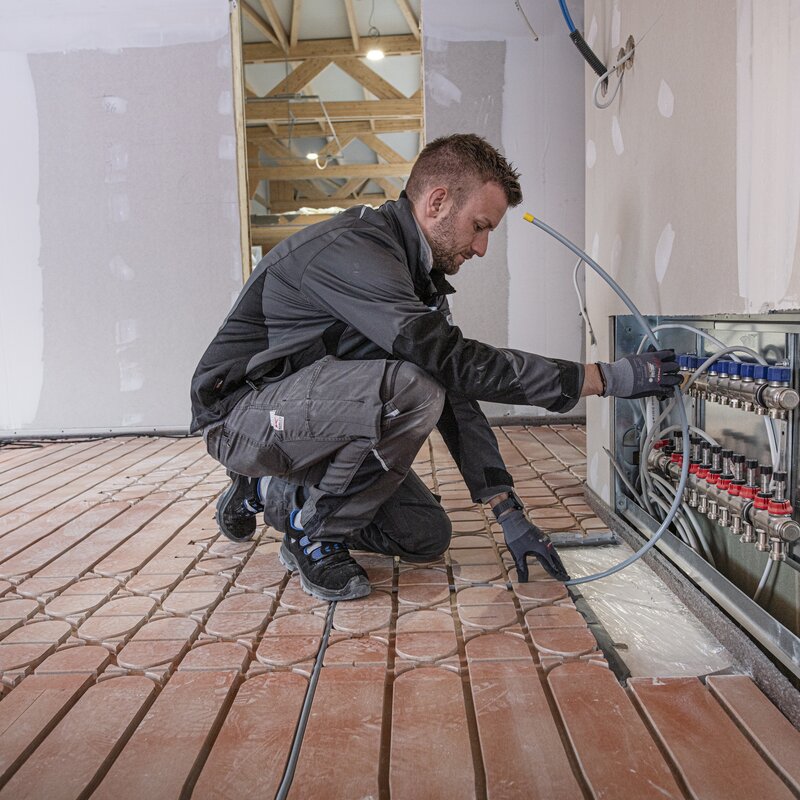

Durch Verwendung der NORIT-Rohrspange kann das Heizrohr (12 mm oder 16 mm) von der Fläche kommend sicher um 90° umgelenkt und zu den Verteilerbalken geführt werden.
Um die Zuleitungen vom Verteiler aus zum jeweiligen Heizkreis in der Gipsfaserplatte zu führen, fräst du zusätzliche Nuten mit 12 mm Breite und max. 13 mm Tiefe, bei 16-mm-Rohren 16 mm breit und maximal 17 mm tief.
Die Nuten können hierbei so aufgeteilt werden, dass eine gleichmäßige Aufteilung erfolgt. Nach der Druckprobe, ausgeführt durch Fachpersonal, kannst du die Heizrohre dort zusammen mit der übrigen Heizfläche mit der NORIT-Vergussmasse Universal ausgießen.

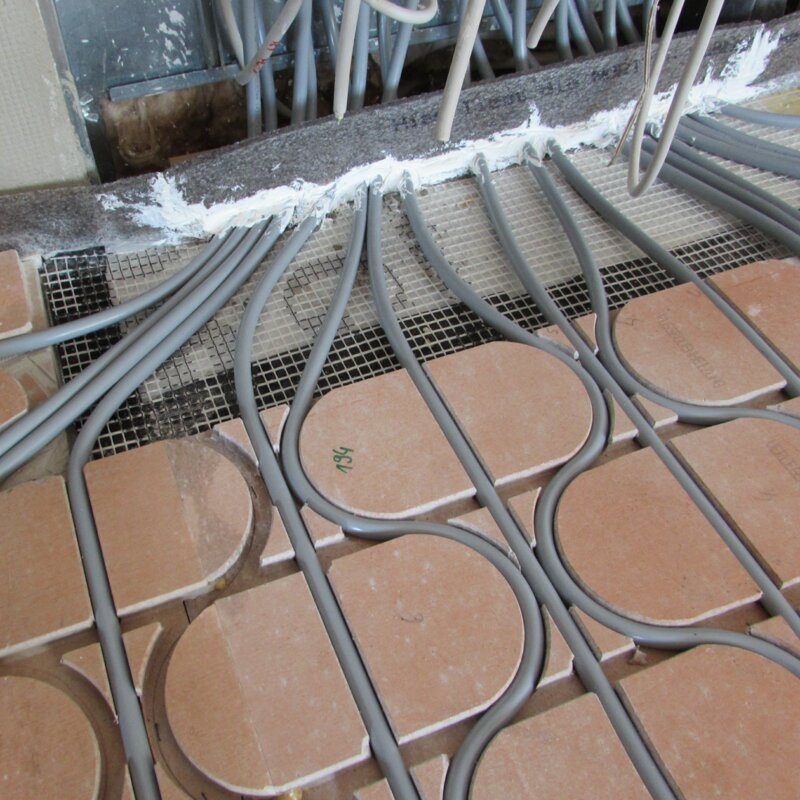

Anstatt vor dem Heizkreisverteiler mühsam einzelne Nuten zu fräsen, kannst du die Gipsfaserplatte dort aussparen. Plane dafür einen Bereich von etwa 30 cm vor dem Verteiler ein – je nach Anzahl deiner Heizkreise kann das etwas variieren – und über die gesamte Breite des Verteilers. So hast du bequem Platz, alle Zuleitungen aus den Heizkreisen zu bündeln. Zuvor wird eine PE-Folie auf vorhandenen Untergrund (Decke, Dämmung) und umlaufend unter den verlegten Therm-Elementen (ca. 10 cm) verlegt. Dies ist erforderlich, um das Weglaufen der späteren Vergussmasse in den Baukörper zu verhindern. Das Einlegen eines Gewebes stabilisiert und verhindert Rissbildungen.
Nach der bestandenen Druckprobe können die Heizrohre bei beiden Varianten zusammen mit der übrigen Heizfläche mit der NORIT-Vergussmasse Universal ausgegossen werden. Beim ersten Vergießen wird dabei der Bereich zusammen mit der übrigen Heizfläche mit Vergussmasse gefüllt und eben abgezogen. Beim 2. Mal Vergießen wird der Bereich vor dem Verteiler mit der NORIT-Rakel auf 3 mm Überstand abgezogen.
Rechtlicher Hinweis: Anschlussarbeiten an Heizkreisverteiler und Heizungsanlagen sind in Deutschland anerkannten Fachbetrieben vorbehalten. Die hier beschriebenen Heimwerker-Tätigkeiten beschränken sich auf die reine Rohrführung und Vorbereitung vor dem Verteilerbereich.
